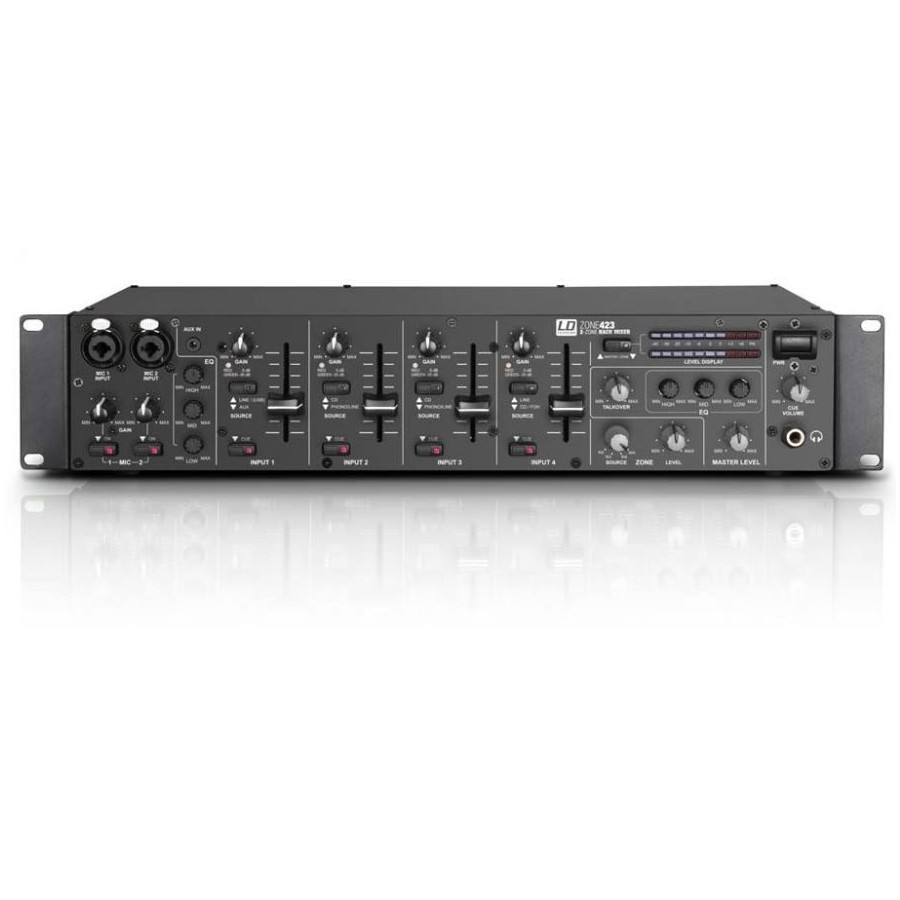

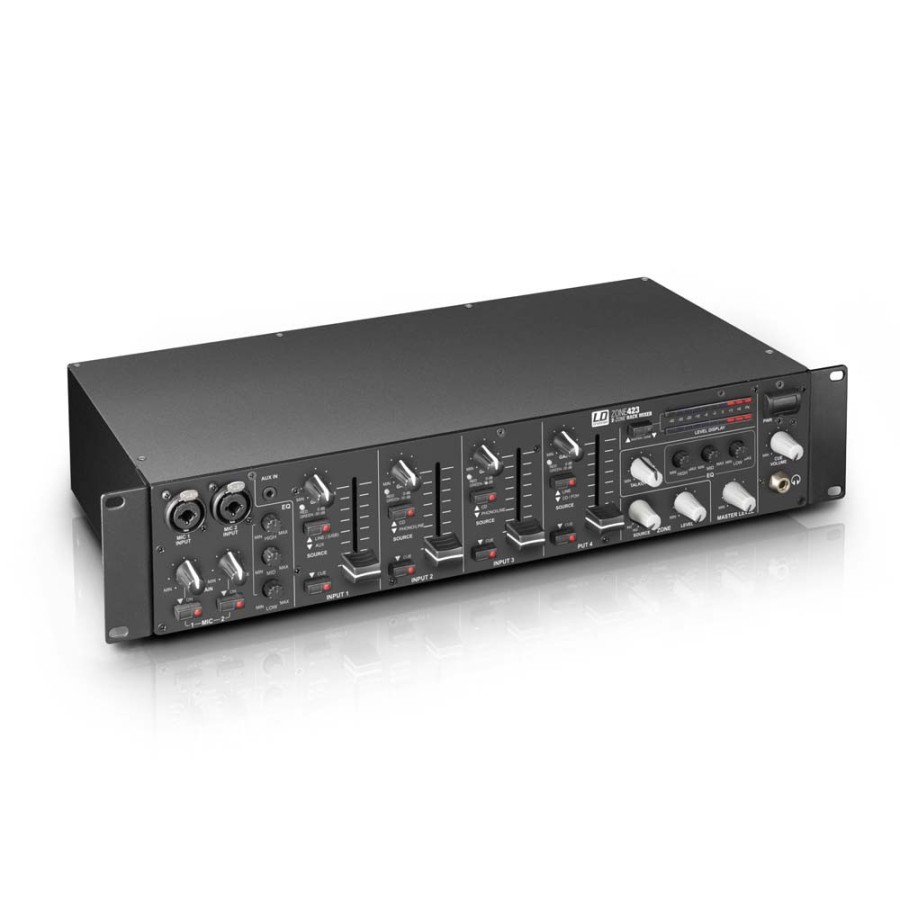

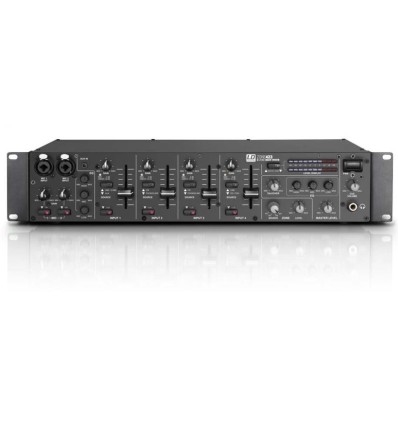

El mezclador de zonas ZONE 423 es un equipo muy completo provisto de 4 canales de línea y 2 de micro, que pueden asignarse a una salida principal y una salida de zona, y también dispone de entradas para un sistema externo de avisos de emergencia y de activación/desactivación la función silenciar remota.
Gracias a sus numerosas posibilidades de conexión, el compacto mezclador en formato rack de 2 U de altura es el centro de control perfecto para los sistemas de megafonía instalados en restaurantes, clubes, hoteles o centros de fitness, y también es ideal para presentaciones y para DJs.

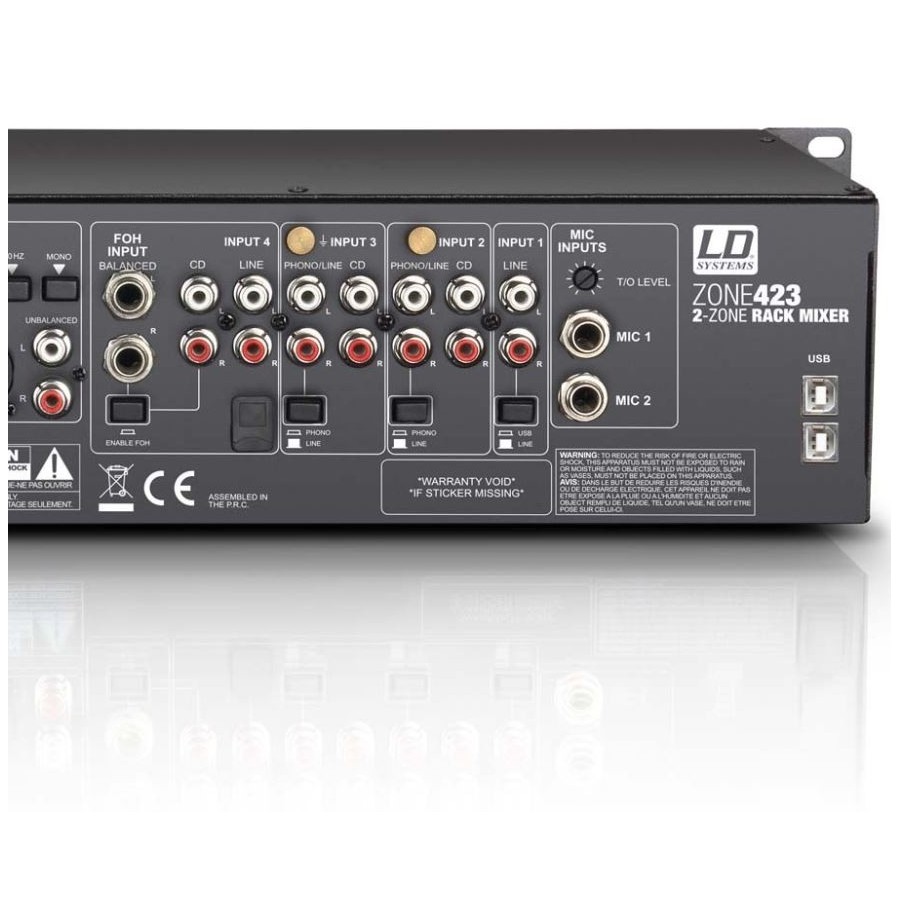

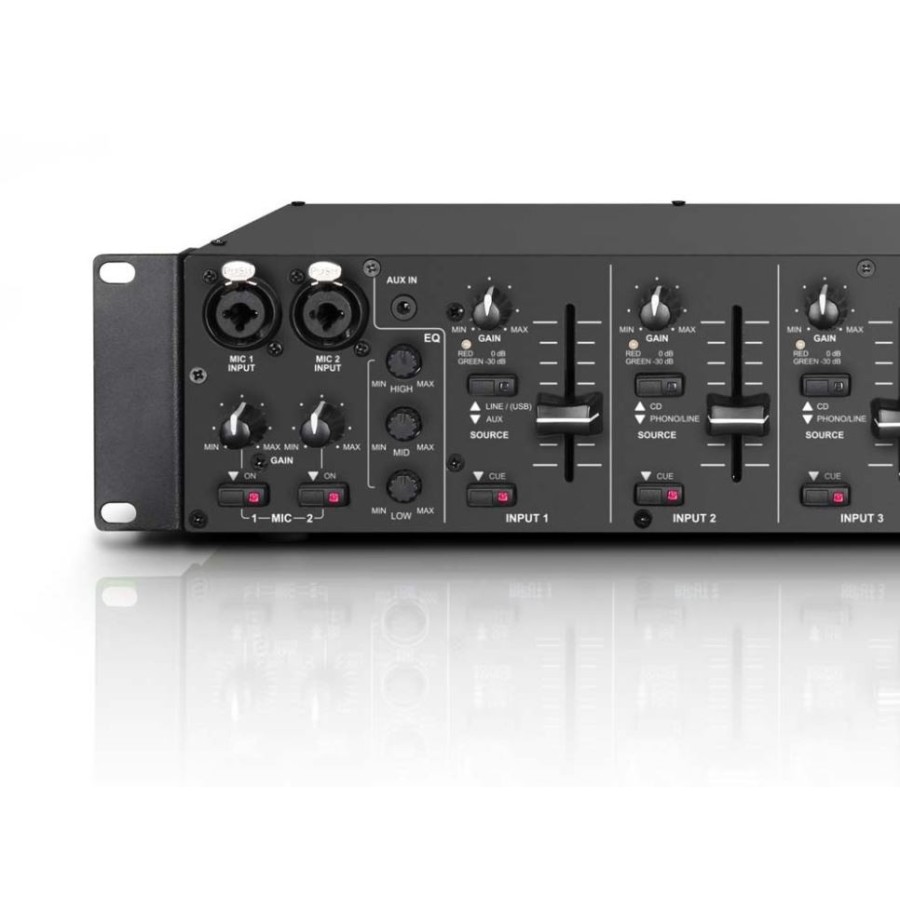

Además de dos entradas balanceadas de micro con niveles ajustables de Gain y Talkover, alimentación fantasma de 12 V y un ecualizador de 3 bandas común, el mezclador ZONE 423 está equipado con conectores estéreo Line, Phono y Aux de tipo RCA, una entrada FOH con jacks balanceados estéreo, así como conexiones USB y minijack de 3,5 mm.
El puerto USB se puede utilizar como entrada y salida estéreo y permite utilizar el mezclador como una interfaz externa de audio.
Los cuatro canales de entrada disponen cada uno de un control de ganancia, un LED indicador de señal y de pico, un fader de 45 mm para el ajuste de volumen y un botón Cue.

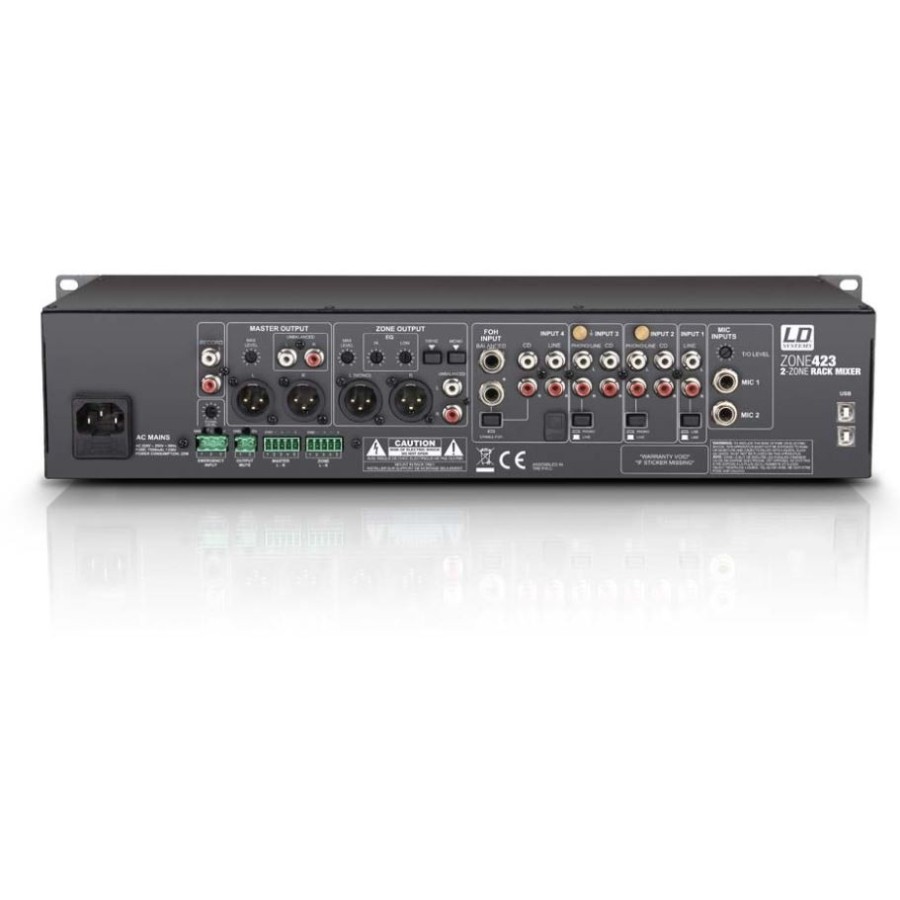

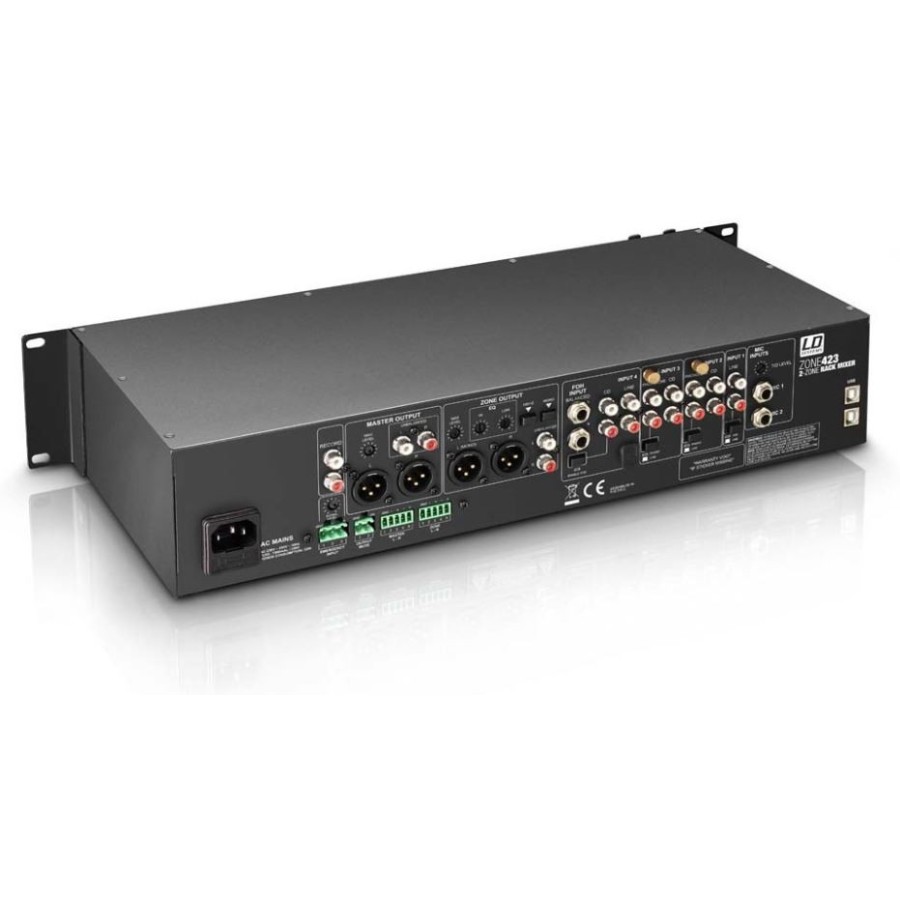

Las secciones principal y zona cuentan con controles de tono, salidas XLR balanceadas y RCA no balanceadas; además, la salida principal tiene conectores de bloque de terminales y la salida de zona un botón Mono para convertir la señal estéreo en mono y un filtro paso altos de 100 Hz.

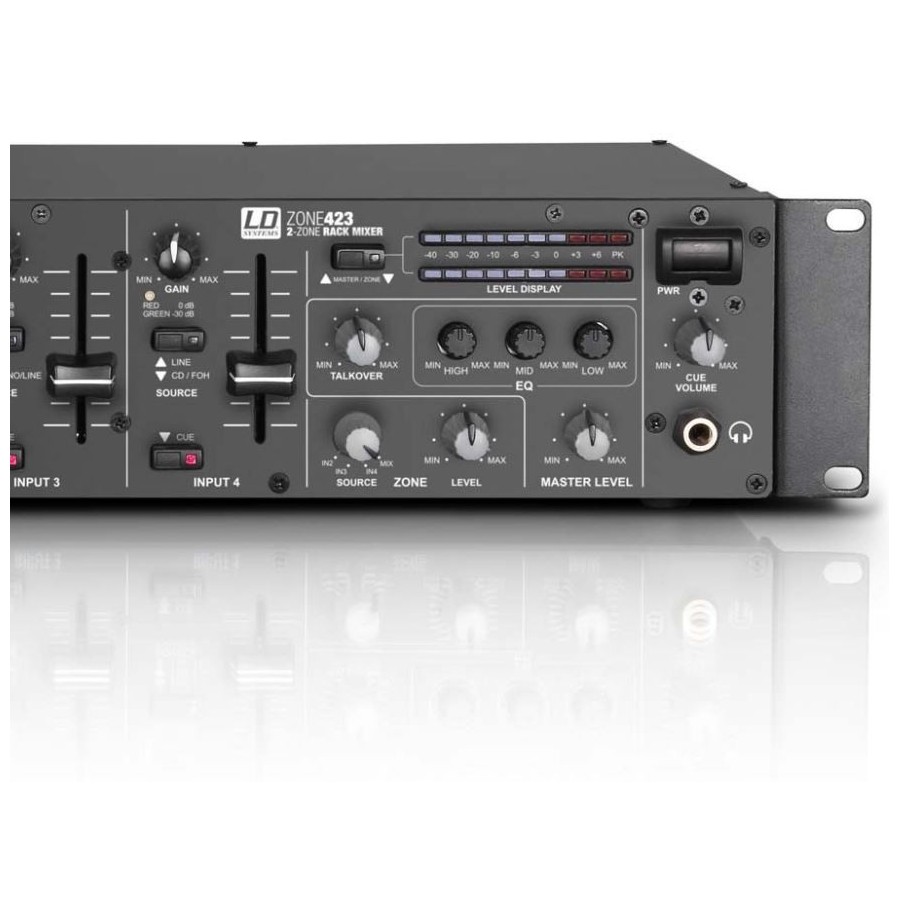

El vúmetro de estéreo puede medir el audio de la sección principal o de la sección zona, y se puede ajustar el nivel máximo de salida de ambas secciones desde el panel posterior del mezclador.
Además de una toma de auriculares ajustable para monitorización, el mezclador ZONE 423 también está provisto de una salida de grabación.
| Tipo de producto | Mesas de mezclas |
| Tipo | Instalaciones |
| Número de zonas | 2 (principal, zona) |
| Tipo | Estéreo |
| Altura | 2 U |
| Canales de entrada | 6 (2 de micro, 1 de línea/Aux, 2 de línea/phono, 1 de línea/FOH) |
| Respuesta en frecuencia | 20 - 40000 Hz |
| Canales de micrófono | 2 (con alimentación fantasma de 12 V) |
| Conectores de los canales de micro | jack de 6,3 mm (balanceado) |
| Conectores de los canales de micro | XLR |
| Controles de canales de micro | 1 x EQ Hi |
| Controles de canales de micro | 1 x EQ Low |
| Controles de canales de micro | 1 x Talkover |
| Controles de canales de micro | 1 x Talkover Level |
| Controles de canales de micro | Encendido/apagado |
| Controles de canales de micro | Gain |
| Indicadores de los canales de micro | LED ON |
| Impedancia de la entrada de los canales de micro | 4 Kohmios |
| Sensibilidad de la entrada de los canales de micro | 8 mV |
| THD de los canales de micro | 0,07% |
| Canales de línea | 4 (Input 1: USB/Line, Input 2 + 3: Line/Phono/CD, Input 4: Line/FOH) |
| Conexiones de entrada de línea | Input 1: 2 RCA + minijack estéreo de 3,5 mm + USB |
| Conexiones de entrada de línea | Input 2 + 3: 4 RCA |
| Conexiones de entrada de línea | Input 4: 4 RCA + 2 jacks de 6,3 mm |
| Controles de los canales de línea | Cue |
| Controles de los canales de línea | Enable FOH |
| Controles de los canales de línea | Gain |
| Controles de los canales de línea | Nivel |
| Controles de los canales de línea | Source |
| Indicadores de los canales de línea | LED Cue |
| Indicadores de los canales de línea | LED de señal/pico (0 dB) |
| Impedancia de la entrada de línea | (Phono) 60 Kohmios |
| Impedancia de la entrada de línea | 6 Kohmios |
| Sensibilidad de la entrada de los canales de línea | (Phono) 10m V |
| Sensibilidad de la entrada de los canales de línea | 1 V |
| THD de los canales de línea | (Phono) 0,05% |
| THD de los canales de línea | 0,03% |
| Sensibilidad de la entrada de AUX/Line | 3 V |
| Salidas de línea | 3 (principal estéreo, zona estéreo/mono, grabación estéreo) |
| Conectores de la salida principal | 2 XLR balanceados |
| Conectores de la salida principal | bloque de terminales |
| Conectores de la salida principal | RCA (x2) |
| Controles de la sección principal | EQ Hi |
| Controles de la sección principal | EQ Low |
| Controles de la sección principal | EQ Mid |
| Controles de la sección principal | Max. Level |
| Controles de la sección principal | Nivel |
| Indicadores de la sección principal | 2 vúmetros de 10 segmentos (conmutable entre principal y zona) |
| Nivel de la salida principal | (balanceada) 21 dBu |
| Nivel de la salida principal | (no balanceado) 18 dBu |
| Conectores de la salida de zona | 2 XLR balanceados |
| Conectores de la salida de zona | bloque de terminales |
| Conectores de la salida de zona | RCA (x2) |
| Controles de la sección de zona | EQ Hi |
| Controles de la sección de zona | EQ Low |
| Controles de la sección de zona | filtro paso altos de 100 Hz |
| Controles de la sección de zona | fuentes de entrada 2 a 4 y Mix |
| Controles de la sección de zona | Max. Level |
| Controles de la sección de zona | Mono |
| Controles de la sección de zona | Nivel |
| Indicadores de la sección de zona | 2 vúmetros de 10 segmentos (conmutable entre principal y zona) |
| Nivel de salida de zona | (balanceada) 21 dBu |
| Nivel de salida de zona | (no balanceado) 18 dBu |
| Conectores de la salida de grabación | 2 x RCA |
| Salida de auriculares | 1 |
| Conector de la salida de auriculares | Jack de 6,3 mm estéreo |
| Controles de la salida de auriculares | Cue Volume |
| Nivel de la salida de auriculares | (a 32 ohmios) 1,2 V |
| Entradas adicionales | 2 (Emergency Input, Output Mute) |
| Conectores de las entradas adicionales | bloque de terminales |
| Controles de las entradas adicionales | nivel de la entrada Emergency Input |
| Sensibilidad de la entrada Emergency Input | 5 V |
| Otros controles | interruptor de encendido |
| Otros indicadores | LED de encendido |
| Alimentación eléctrica | 220 a 250 VAC, 50 Hz |
| Toma eléctrica | conector IEC |
| Consumo | 22 W |
| Fusible | T 500 mAL, 250 V |
| Ancho | 483 mm |
| Altura | 89 mm |
| Fondo | 210 mm |
| Peso | 3,3 kg |
| Accesorios (suministrados) | bloques de terminales |
| Accesorios (suministrados) | Cable eléctrico |
