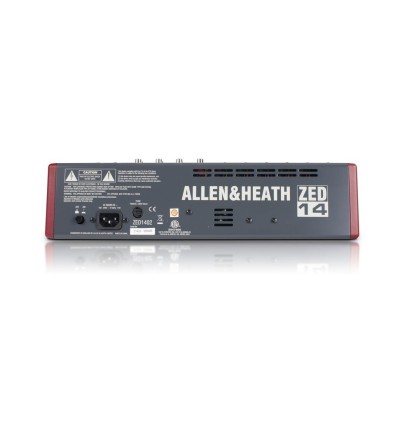

ALLEN&HEATH ZED-14

ALLEN&HEATH ZED-14

La interfaz de audio USB, con su capacidad única y flexible, permite enviar diferentes señales a USB, desde LR o desde buses auxiliares seleccionados. La señal de retorno del USB puede ser dirigida directamente a la mezcla del LR o a un canal estéreo. Los conectores se colocan en la superficie superior para facilitar la conexión y el parcheo, y la construcción, con placas de circuitos individuales firmemente atornilladas al panel superior, es tan sólida como Allen & Heath los Series mezcladores ML de alta gama.

Una de las grandes cosas del ZED series es el número y la variedad de cosas que puedes conectar. Además de los seis canales mono hay tres canales estéreo duales, cada uno con una entrada estéreo principal en los enchufes, y con la posibilidad de tomar entradas estéreo adicionales de los enchufes fono o de la entrada de audio USB, la flexibilidad te da el control. 6 canales de micrófono/línea se proporcionan en el ZED-14 - suficiente para micrófonos o cajas DI para una banda pequeña, dúo o solista 4 entradas de línea estéreo - entradas duales, ambas con ganancia y ecualizador de 2 bandas

Basándose en los preamplificadores probados del PA series de gran éxito, el ZED series tiene nuevos preamplificadores DuoPreTM, que utilizan un diseño de dos etapas, con cantidades de ganancia cuidadosamente controladas en cada etapa. Al amplificar la señal de la entrada XLR, el rango de ganancia es enorme - 69dB de rango para ser exactos - y está distribuido muy uniformemente alrededor del control de ganancia, lo que significa un mejor control del nivel de la señal. La mayor parte de la ganancia proviene de la primera etapa, por lo que el ruido no deseado se mantiene al mínimo. Las señales de nivel de línea se conectan simplemente a la segunda etapa del preamplificador utilizando el conector de entrada de línea, lo que tiene la gran ventaja de que hay menos ruido cuando se utiliza la entrada de línea.

El ZED-14 presenta un ecualizador musical de 3 bandas derivado del aclamado mezclador GL2400. El diseño utiliza MusiQ - pendiente optimizada (o factor Q) para igualar los instrumentos individuales.

Se proporcionan 4 envíos auxiliares, de los cuales 1 y 2 están preparados para la monitorización del foldback, y 3 y 4 post-fade para los envíos de efectos. Una señal estéreo puede ser enviada desde los auxiliares a través de USB a la ordenador para crear 2 alimentaciones de grabación separadas e independientes de la mezcla principal de LR (1&2) y o usadas como envíos FX (3&4).

Obtener fácilmente el audio de y hacia una ordenador es ahora un requisito común para live la producción de sonido y música. La forma en que hemos implementado esto en ZED es superflexible y superfácil. Ya no es necesario juguetear en la parte trasera del PC para llegar a las entradas de la tarjeta de sonido, sólo para descubrir que los niveles son todos erróneos y ruidosos. Sólo tienes que conectar un cable USB a tu ZED, seleccionar la ruta USB en la consola mezcladora y el dispositivo en tu ordenador, ¡y listo! Audio de calidad hacia y desde tu PC o Mac. Tres interruptores proporcionan diferentes configuraciones de envío/retorno para la grabación, reproducción y utilización de efectos externos.

La ZED-14 ha sido diseñada utilizando placas de circuitos individuales montadas verticalmente, con cada mando giratorio fijado con una tuerca metálica en el panel frontal, lo que la convierte en un producto mucho más robusto que resistirá los daños y proporcionará años de uso fiable. ZED también tiene faders profesionales de 100 mm para un control máximo de sus niveles.

Allen & Heath ...se han unido Cakewalk para unir SONAR LE con este mezclador ZED. Los dos se asocian de muchas maneras, por ejemplo, para grabar directamente una mezcla estéreo, para grabar pistas individualmente para construir una canción o para insertar un plug-in de efectos SONAR LE.

Características:

• Insertar puntos
• Filtro de paso alto
• Control de imágenes estéreo en cada canal
• Interruptores de silencio del canal
• Retorno estéreo
• El retorno de 2 pistas
• Instalaciones avanzadas de vigilancia
• ¼" y salidas de auriculares de 3,5 mm
• Grabación en estéreo.
• Salida estéreo alternativa
• Suma mono de la salida de LR
• LR principal
• Medidores de LR de 12 barras
• Controles maestros para aux1&2
• Kit de montaje en rack de 19" disponible para ZED-12FX y ZED-14

Especificaciones:

• Tipo: Análogo
• Canales:14
• Conectividad de la ordenador: USB (2 x 2)
• Faders:12 x 100mm
• Entradas - Preamplificadores de micrófono: 6 x XLR (CH 1-6)
• Poder Fantasmatico:6
• Entradas - Línea: 6 x 1/4" (CH 1-6), 8 x 1/4" (CH 7-14 Estéreo)
• Salidas - Principal:2 x XLR (Principal), 1 x 1/4" (Salida mono)
• Salidas - Otras: 2 x RCA (Alt), 2 x RCA (Rec)
• Envíos auxiliares: 2 x Pre, 2 x Post
• Envío/Retorno I/O:4 x 1/4", 2 x RCA (ST RTN), 2 x RCA (2TRK RTN)
• Autobuses/Grupos:Alt
• Auriculares: 1 x 1/4", 1 x 1/8"
• USB:1 x Tipo B
• Bandas de ecualización: 3 bandas, media barrida (CH 1-6), 2 bandas (CH 7-14 Estéreo)
• Montaje en bastidor: Sí
• Altura: 3.86"
• Anchura:15.2"
• Profundidad:18,3"
• Peso: 9.4Kgs
