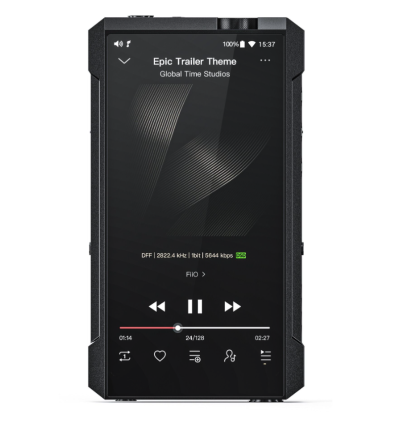

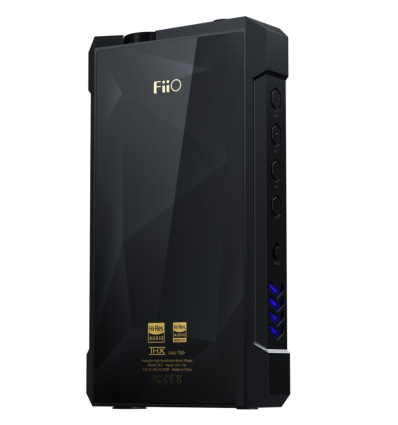

FIIO M17

FIIO M17

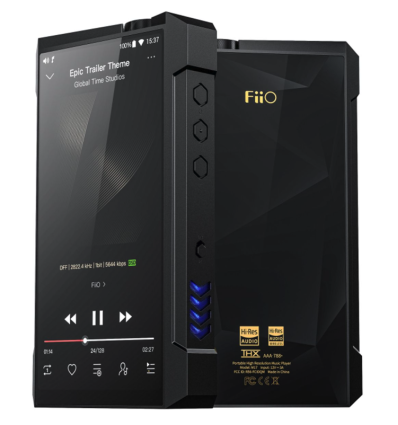

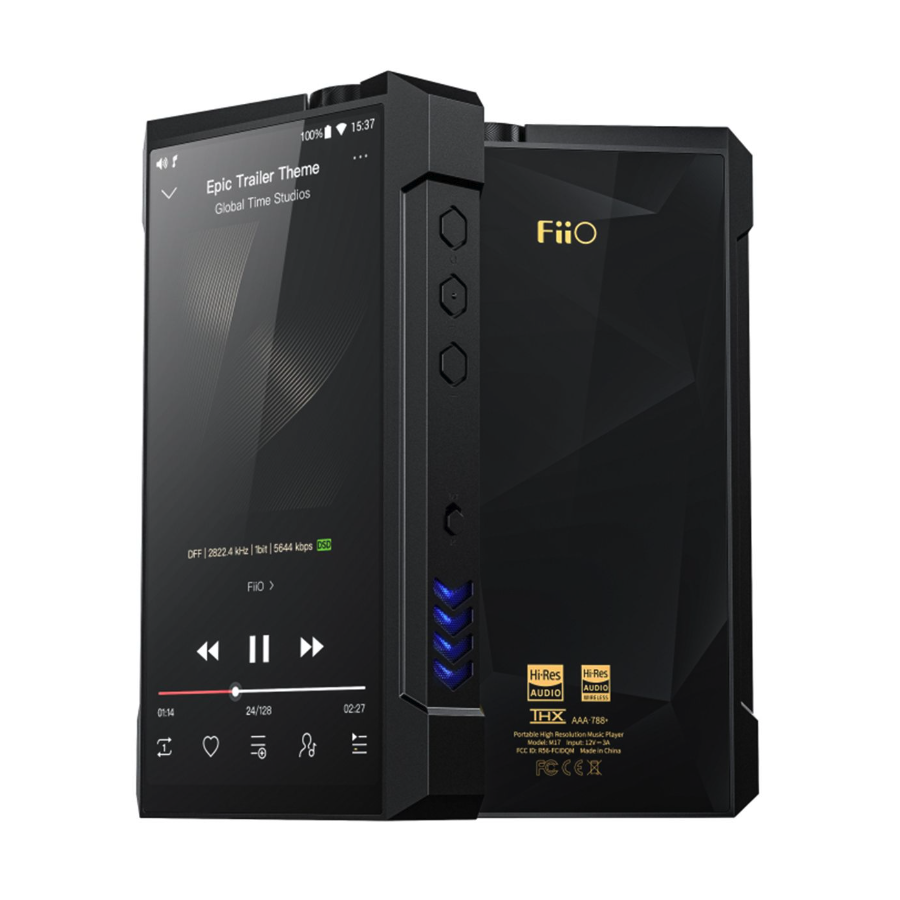

El FiiO M17 es un reproductor inteligente para su escritorio, lo cual es un nuevo capítulo en la historia de los reproductores FiiO. Su DAC de grado audiófilo, amplificación y fuente de alimentación le darán la potencia de amplificación y la calidad de sonido que rivaliza e incluso supera a muchos de los altamente reconocidos sistemas de escritorio, pero en un formato portátil.

Deja que el M17 redefina lo que es posible obtener con los reproductores de audio portátil.

DAC ESS ES9038PRO de grado audiófilo de nivel de equipos de escritorio

Tanto el canal izquierdo como el canal derecho cuentan con una unidad independiente de DAC modelo ES9038PRO de 8 canales, un DAC de gama de equipos de escritorio y que se posiciona como el buque insignia del famoso fabricante ESS Sabre.

Esto significa que cada canal del audio cuenta con 8 salidas paralelas que se suman juntas para una resolución superior y una distorsión mínima para un reproducción de audio extremadamente pura.

Amplificador de auriculares THX 788+ de grado audiófilo de nivel equipos de escritorio

La amplificación de grado de escritorio también juega un rol muy importante en el FiiO M17. FiiO y THX se han unido para desarrollar el exclusivo THX AAA-788+, una versión mejorada de los amplificadores operacionales originales. Comparado con el original, la potencia de salida se ha incrementado en un 225% hasta 3000 mW por canal con una impedancia de salida inferior, permitiendo mover cualquier tipo de auriculares sin esfuerzo.

Ganancia de nivel de equipos de amplificación de escritorio

Utilizando la batería el M17 tiene 4 niveles de ganancia: baja, media, alta y el modo para auriculares. Cuando se conecta a la corriente eléctrica, el modo mejorado para auriculares Over Ear se desbloquea con un nivel de ganancia de amplificación de verdadero amplificador de auriculares de escritorio. Mediante la salida balanceada la ganancia puede ir hasta 16 dB permitiendo al M17 mover casi cualquier auricular.

Fuente de alimentación de nivel de equipos de escritorio

El M17 cuenta con dos fuentes de alimentación. Una funciona mediante batería y otra funciona directamente cuando se conecta el Fiio M17 a la corriente eléctrica.

La fuente de alimentación a batería permite usar el M17 en situaciones en las que no se tiene acceso a la corriente eléctrica.

Conectado a la corriente eléctrica el voltaje en el circuito analógico se incrementa en un 35% hasta 11.5V comparado con su uso a batería. Utilizar con frecuencia este modo, además, incrementa la vida util de la batería al no encontrarse constantemente en uso en el día a día.

Disipación de calor de nivel de equipos de escritorio

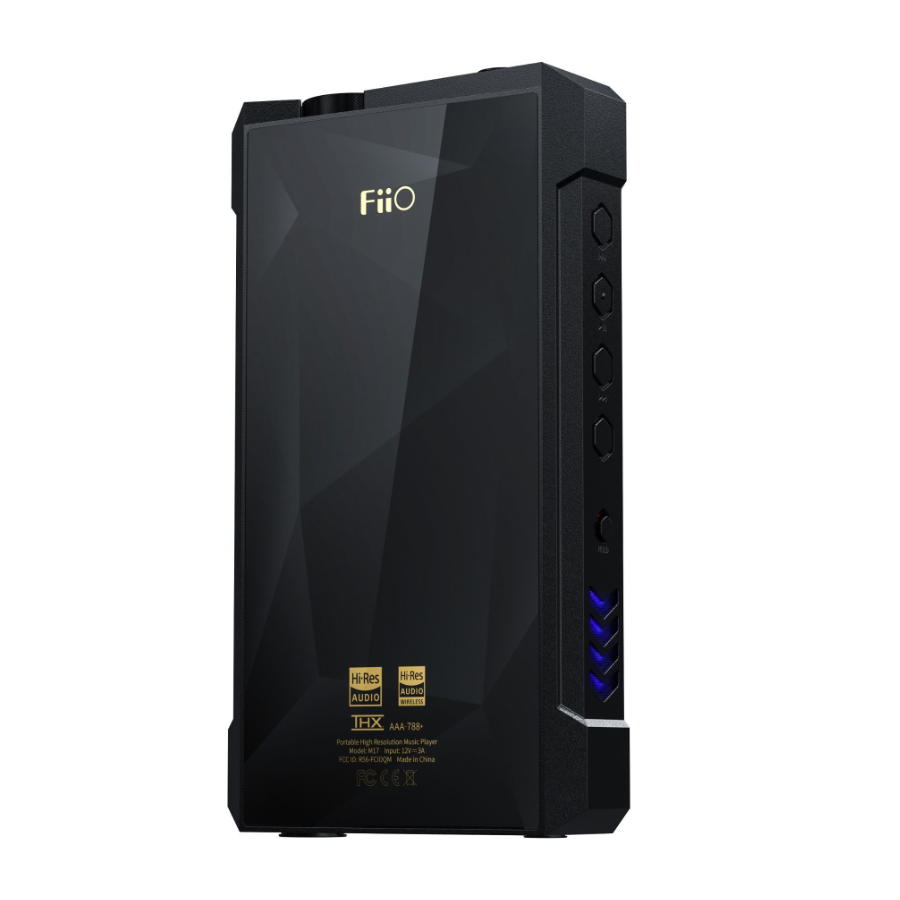

Con una calidad de audio excepcional viene de la mano un gran consumo de energía, por lo tanto la disipación de calor ha sido uno de los objetivos en el diseño el Fiio M17. No solo se adopta el tipo "H" de disipación de calor y la tecnología de refrigeración liquida VC, si no que además el chasis de una sola pieza de 151g de aluminio también contribuye efectivamente en transferir el calor fuera del dispositivo.

Finalmente, se ha desarrollado también un soporte con ventilador para disipar el calor más rápidamente.

Supercondensador DMF de 470 mF

Equivalente a 10.000 condensadores de tantalio de 47 µF y con una ESR muy baja de 45 mΩ (solo el 15% de la de los condensadores de tantalio), lo que proporciona una base sólida para una gran fuente de alimentación.

Regulador de voltaje LT3045 LDO de ruido ultrabajo

Un regulador lineal de voltaje ultrabajo, ultra alto PSRR de baja caída de voltaje que presenta la arquitectura LDO de Linear Technology y un ruido RMS extremadamente bajo de 0.8 μV RMS en la banda de frecuencia de 10 Hz - 100.000 Hz para energía estable y limpia al chip DAC.

Oscilador de cristal de femtosegundos NDK

Proporciona una fuente de reloj unificada de alta precisión y baja fluctuación para todo el circuito de audio.

Separación física entre las etapas digital y analógica para reducir las interferencias

Dentro del M17 hay 17 PCBs con acabado en inmersión de oro, con la sección analógica y digital físicamente separadas para que estén en dos placas diferentes y así reducir las interferencias entre ellas.
7 escudos de alta conductividad en aleación de cobre proveen de aislamiento para reducir las interferencias electromagnéticas tanto internas como externas en las señales analógicas de audio dentro del M17.

Estructura interna modular altamente optimizada

El diseño del M17 tardó 1.5 años en ser completando, pasando por 6 iteraciones de diseño y 12 rondas para la optimización del diseño interno. El resultado es un dispositivo que optimiza excelentemente su espacio interno. En el interior del M17 se encuentran dos placas base, una digital u otra analógica fijadas con hexágonos de acero inoxidable lo que ha permitido a los ingenieros de FiiO almacenar el doble de electrónica de lo que se puede hacer normalmente en tan limitado espacio.

Especificaciones:

• Soc: Snapdragon 660
• DAC: ES9038PRO*2
• Amp: THX AAA-788+
• Bluetooth: QCC5124
• USB: XMOS XUF208, NDK Femtosecond crystal oscillator*2
• User Interface: Android/Pure Music/USB DAC/Bluetooth Receiver/AirPlay mode
• Color:Black
• Size: ≈156.4*88.5*28mm
• Weight: ≈610g

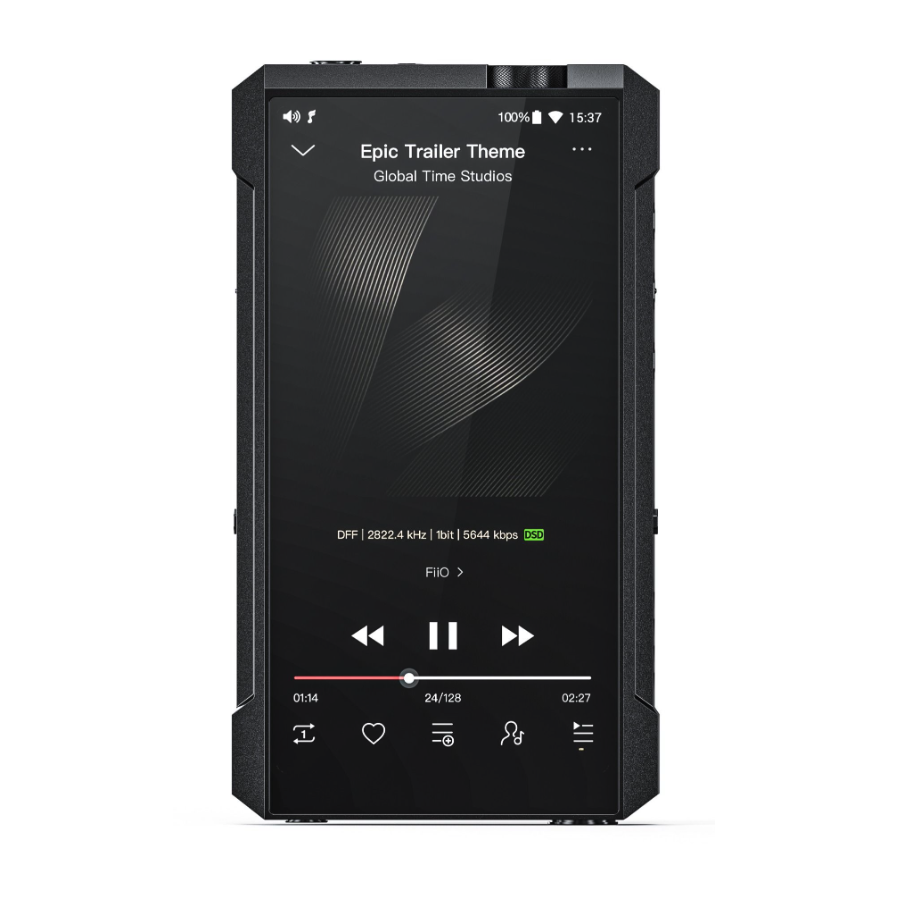

• Display: 5.99 inches (1080*2160) incell fully fit screen
• Volume control type: Knob or button control
• RAM: 4GB:
• ROM    64GB/≈46GB
• TF card: Single TF card slot, theoretically support up to 2TB
• Gain control: Low/medium/high/Over-ear headphone mode/Enhanced over-ear headphone mode (when connected to DC)
• Channel balance: L20~R20（0.5dB/level)
• Recommended headphone impedance: 16~150Ω (SE output)/16~300Ω (BAL output)
• Buttons: Physical button + analog potentiometer volume knob + HOLD lock switch + BAT/DC switch + touch screen

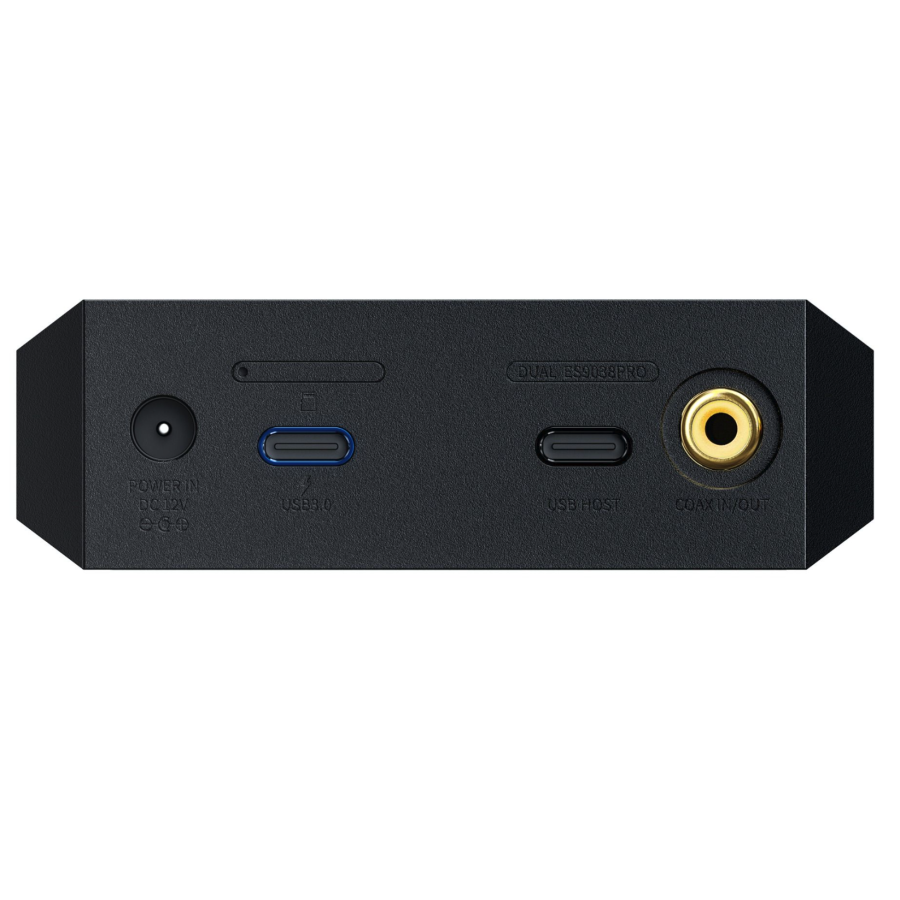

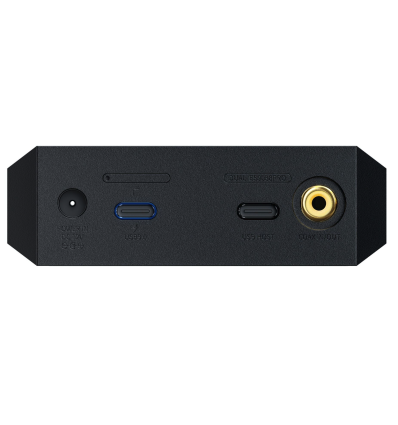

• USB: Two-way TYPE C USB3.0（Charging/Data transmisson)，USB HOST Type-C USB2.0

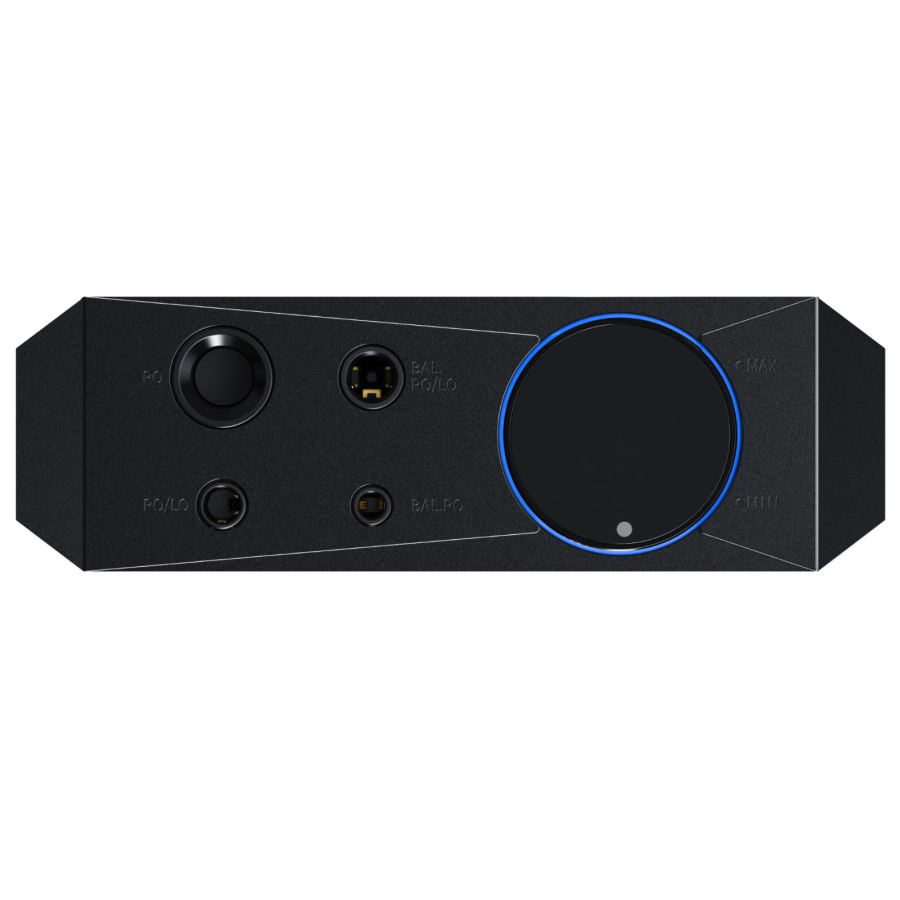

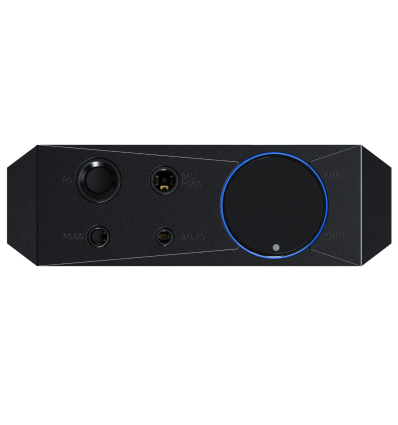

• Phone Output: 3.5mm single-ended+6.35mm single-ended+2.5mm balanced+4.4mm balanced    Line out（LO)    3.5 mm port（shared PO）
• COAX Output: RCA socket (coaxial decoding, coaxial output multiplexing)
• Coaxial decoding supports up to 192kHz-24bit/DSD64
• Coaxial output supports up to 384kHz-24bit/DSD128"
• Balanced Line out: 4.4 mm port（shared 4.4mm balanced PO）
• WiFi: 2.4GHz/5GHz，DLNA、AirPlay、WiFi music transfer
• Bluetooth transmitter（5.0):  SBC/AAC/aptX/aptX HD/LDAC
• Bluetooth receiver（5.0): SBC/AAC/aptX/aptX Low Latency/aptX HD/aptX Adaptive/LDAC    FiiO Link    WiFi and Bluetooth control (Android), Bluetooth control (IOS)
• MQA: MQA 8x unfold
• All to DSD: Yes
• Double click to wakeup: Not supported, to be upgraded
• In-vehicle mode    Would power on/off automatically when vehicle engine starts/stops
• Sampling Rate Supported Up to: Local playback: up to 384kHz-32bit/DSD256    USB Audio    384kHz-32bit/DSD256 ( D2P/DOP)
• USB DAC: up to 768kHz-32bit/DSD512    768kHz-32bit/DSD512 ( Native)
• Power-off timers    sleep/Idle poweroff    Equalizer    10-band EQ (±12dB), 8 presets+custom preset, custom EQ supported
• Firmware Upgrade    Supports via zip file + TF card + OTA    Navigation control    Gesture control/2-Bottom navigation/3-Bottom navigation
• Power supply: Supports QC3.0, QC4.0 and PD2.0 and PD3.0 fast charge, POWER IN DC 12V
• Battery capacity: 9200mAh
• Charging time: about 4.5h (QC fast charge)
• Standby time: >1000h
• Battery life and test conditions
• 3.5mm headphone output：＞10h
• Volume    76    Gain    L
• Screen    Off    Test File    MP3 44.1kHz/16bit
• EQ    Off    Load    32Ω
• 2.5mm+4.4mm balanced output：＞8h
• Volume    65    Gain    L
• Screen    Off    Test File    MP3 44.1kHz/16bit
• EQ    Off    Load    32Ω
