DBX 223XS

DBX 223 XS

El secreto para hacer que los altavoces suenen bien radica en el filtro de cruce que utilice. Con el dbx® 223xs Crossover obtendrá un gran rendimiento, un ruido ultra bajo, una gran fiabilidad y cuatro décadas de conocimiento y experiencia de dbx en la construcción de los mejores procesadores del mundo. El 223xs usa filtros de precisión para separar la señal de audio y dirigir las frecuencias correctas a los controladores de su altavoz. Al dirigir solo las bandas de frecuencia específicas a cada controlador de altavoz, el 223xs deja que sus amplificadores usen toda su potencia en la señal utilizable, eliminando la distorsión y brindando a su sistema PA un sonido mejor y más limpio.

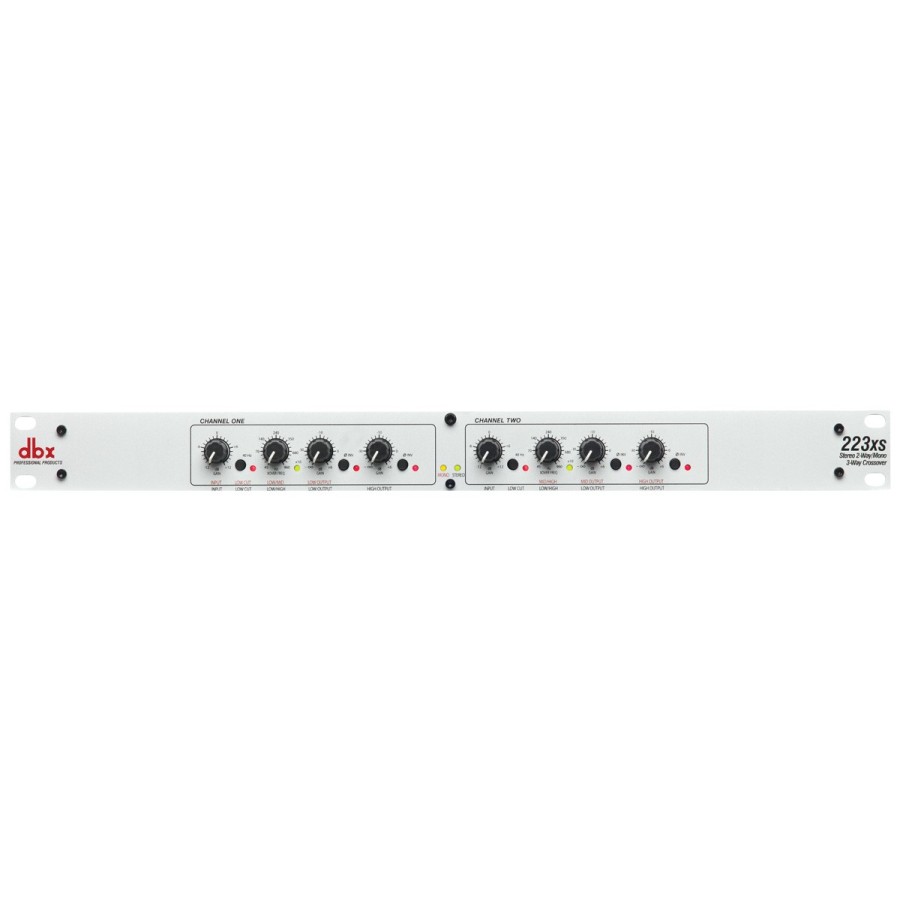

El dbx 223xs es un crossover de doble canal con todas las características que esperarías de un producto profesional. Cuenta con filtros Linkwitz-Riley de 24dB por octava, controles de ganancia de salida independientes para igualar el nivel, inversión de fase de salida, filtro de corte bajo de 40 Hz y suma mono opcional de la salida de baja frecuencia (subwoofer). Todo en el diseño emana una gran precisión, desde los sólidos controles de "clic" hasta las entradas y salidas XLR de alta calidad.

• Conectores de entrada XLR (pin 2 activo)
• Tipo de entrada Equilibrado/desequilibrado electrónicamente, filtrado de RF
• Impedancia de entrada Equilibrado >50k ohm, desequilibrado >25k ohm
• Entrada máxima >+22dBu balanceada o no balanceada
• CMRR >40dB, típicamente >55dB a 1kHz

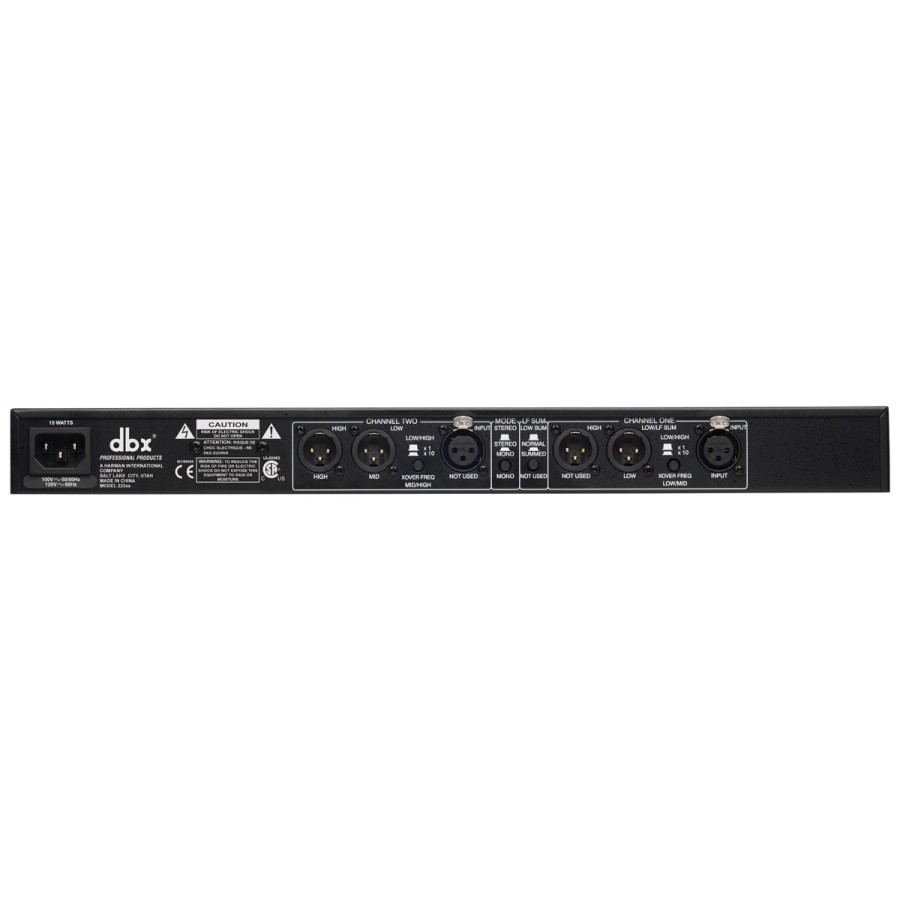

• Conectores de salida XLR
• Tipo de salida Impedancia balanceada/no balanceada, RF filtrada
• Impedancia de salida Equilibrado 200 ohmios, desequilibrado 100 ohmios
• Salida máxima >+21dBu balanceado/no balanceado en 2k ohmios o más
• Banda ancha 20Hz a 20kHz, +/-0.5dB
• Respuesta frecuente < 3 Hz a > 90 kHz, +0/-3 dB
• Relación señal/ruido Ref: +4 dBu, ancho de banda de medición de 22 kHzSeñal a ruido (modo estéreo) >94dB (salida baja), >91dB (salida alta)
• Señal a ruido (modo mono) >94dB (salida baja), >93dB (salida media), >91dB (salida alta)
• Gama dinámica > 106 dB, sin ponderar, cualquier salida
• THD+ruido < 0,004 % a +4 dBu, 1 kHz; <0,04 % a +20 dBu, 1 kHz
• Diafonía entre canales < -80 dB, 20 Hz a 20 kHz
• Frecuencias de cruce (modo estéreo) Bajo/Alto: 45 a 960 Hz o 450 Hz a 9,6 kHz (configuración x10)
• Frecuencias de cruce (modo mono) Bajo/Medio: 45 a 960 Hz o 450 Hz a 9,6 kHz (configuración x10); Medio/alto: 45 a 960 Hz o 450 Hz a 9,6 kHz (configuración x10)
• Tipo de filtro cruzado Linkwitz-Riley, 24 dB/octava, variable de estado
• Interruptor de corte bajo Activa el filtro de paso alto Butterworth de 40 Hz, 12 dB/octava, un interruptor por canal.
• Interruptor de inversión de fase Invierte la fase en la salida, un interruptor por salida.
• Interruptor x1 / x10 Multiplica el rango de frecuencia de cruce bajo-alto (mono: bajo/medio y alto/medio) de las marcas del panel frontal por un factor de 1 o 10, un interruptor por canal.
• Cambio de modo Selecciona operación estéreo/mono y 2/3 vías
• Interruptor de suma LF Selecciona la operación de baja frecuencia normal (estéreo) o mono-sumada y desactiva el LED de inversión de fase de salida baja del canal 2 para indicar que esta salida no está operativa en el modo de suma LF.
• Indicadores operación estéreo (verde); Operación Mono (Amarillo); corte bajo (rojo por canal); x10 (verde por canal); Inversión de fase (rojo por salida)
• Tensión de funcionamiento 100 VCA 50/60 Hz; 120 V CA 60 Hz 230 V CA 50 Hz
• Temperatura de funcionamiento 32 °F a 113 °F (0 °C a 45 °C)
• El consumo de energía 15W
• Conector de alimentación Receptáculo IEC
• Dimensiones 1,75" de alto x 19" de ancho x 6,9" de profundidad (4,4 cm x 48,3 cm x 17,5 cm)
• Unidad de peso 3.7 libras (1,7 kg)
• Peso de envío 5.4 libras (2,5 kg)
