ART SPLITMIX4

ART SPLITMIX4

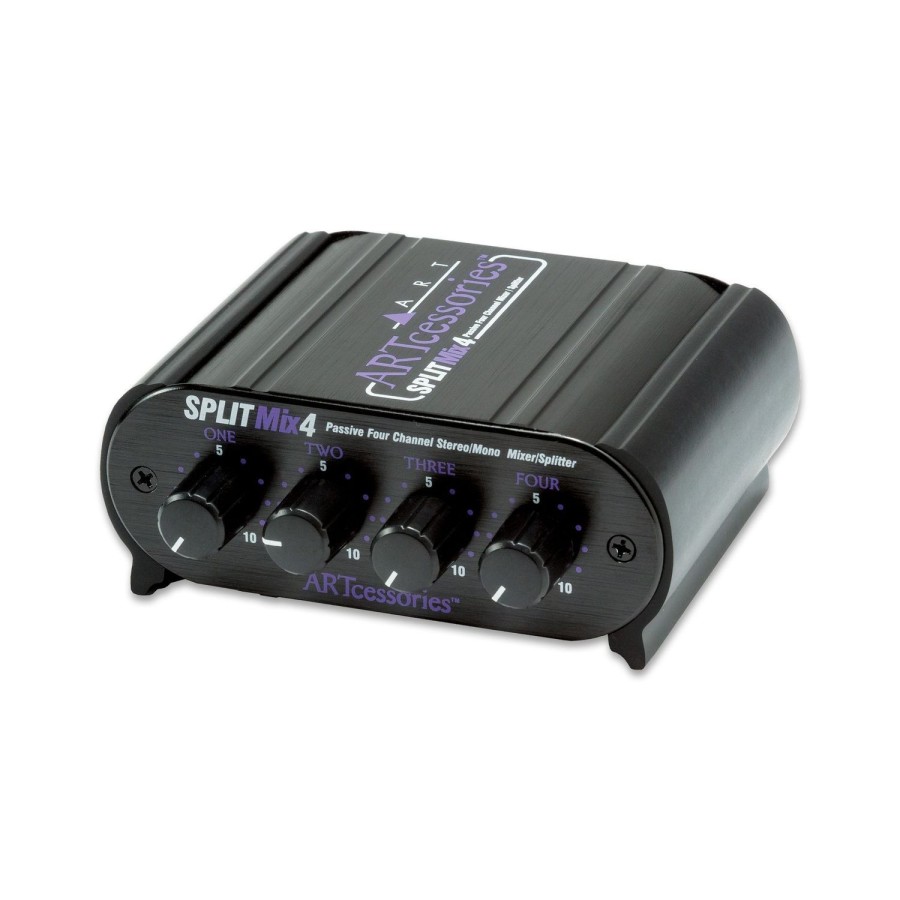

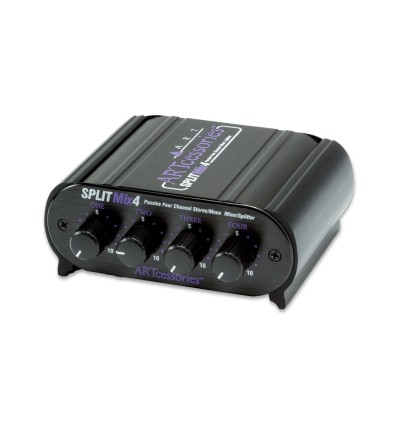

El SPLITMix4 es un mezclador híbrido totalmente pasivo que ofrece una amplia variedad de configuraciones. Mezcle 4 canales de entrada estéreo en 1 salida estéreo, divida una señal de entrada estéreo para distribuir 4 canales de salida estéreo o combine las configuraciones para una amplia gama de aplicaciones. Incluso puede configurar el SPLITMix4 como 4 canales de entrada estéreo a través de 4 atenuadores de nivel independientes a 4 canales de salida estéreo.

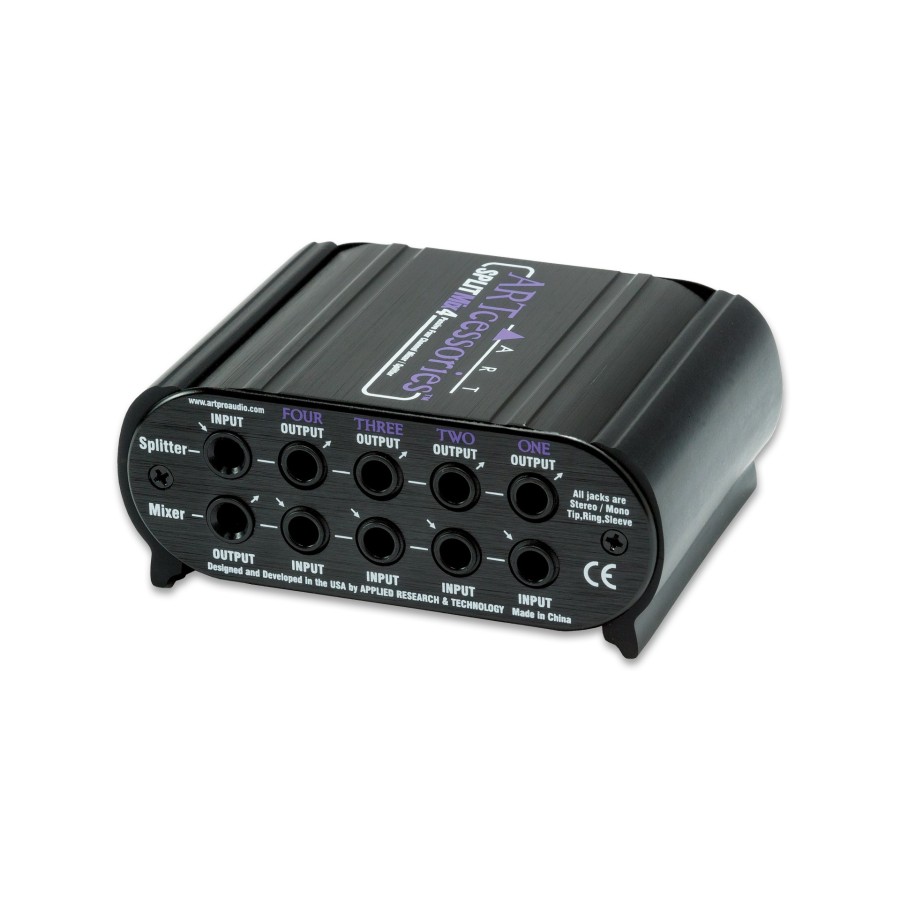

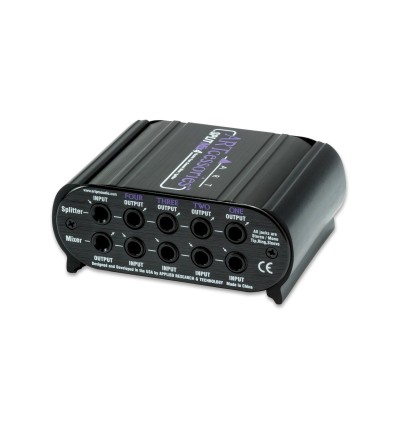

Se proporcionan controles de nivel estéreo independientes en cada canal. Todas las conexiones de 1/4 de pulgada son TRS estéreo (punta, anillo, manguito) y todas las conexiones de canal tienen conmutación inteligente para permitir una amplia variedad de configuraciones. La conexión a un canal de entrada de mezcla lo elimina del bus divisor, y la conexión a un canal de salida del divisor lo elimina del bus de mezcla. La operación estéreo o mono está determinada por el tipo de enchufe de 1/4 de pulgada y el cableado que utilice.

El diseño totalmente pasivo del SPLITMix4 no tiene circuitos activos que agreguen ruido o distorsión, y se puede manejar prácticamente cualquier nivel de señal. Los atenuadores Level cubren una amplia gama y ofrecen más de 90dB de atenuación y aislamiento de canal. El SPLITMix4 está diseñado principalmente como un dispositivo de nivel de línea con impedancias de entrada y salida medias.

Características:

• Mezclador / splitter con 4 canales de entrada estéreo y salida estéreo.
• Controles de nivel estéreo independientes en cada canal.
• Diseño pasivo (no requiere fuente de alimentación).
• Más de 90 dB de atenuación.

Especificaciones:

• Respuesta frecuente: 20Hz - 20kHz, +/-1dB
• Distorsión armónica total <0,005 % a 1 kHz (típico)
• Cambio de fase <10 grados @ 20kHz
• Impedancia de entrada 25k -100k Ω
• Impedancia de salida: 1k – 4k Ω
• Pérdida de inserción: 12dB (típico)
• Conectores: Estéreo TRS de 1/4 de pulgada
• Atenuación máxima       > 90dB (típico)
• Aislamiento de canales > 90dB (típico)
• requerimientos de energía: totalmente pasivo
• Dimensiones: 47 mm x 117 mm x 104 mm
• Peso:  0,38 kg
